聚氯乙烯絕緣排線（環保）	?Flat Ribbon-Type Cable.
?名稱：UL 2468	?STYLE ：UL 2468
?UL檔案號：E******	?UL LEADER FILE NO：E******
?CSA檔案號: ******	?CSA MASTER CONTRACT:******
?■產品說明：	?■ PRODUCT DESCRIPTION
?●額定溫度：80℃	?●Rated temperature：80℃
?●額定電壓：300V	?●Rated voltage：300V
?●參考標準：UL758,UL1581,CSA C22.2No.210.2	?●Reference standard：UL758,UL1581,CSA C22.2No.210.2
?●導體使用單支或絞合32~16AWG鍍錫或裸銅	?●Solid or stranded ,tinned or bare copper conductor 32~16AWG
?●PVC絕緣，符合ROHS環保標準	?●PVC insulation , comply with ROHS environmental standard
?●通過UL VW-1、CSA FT1及JQA F-Mark阻燃測試	?●Passes UL VW-1,CSA FT1 and JQA F-Mark flame test
?●使用標準絕緣厚度、易裁線、易剝皮	?●Uniform insulation thickness to ensure easy stripping and cutting
?●用于一般電子、電器設備內部連接線	?●For general purpose internal wiring of appliance

■印字 MARKING?
E****** 　AWM 2468 □AWG 80℃ 300V VW-1 --- ****** CSA AWM □AWG 80℃ 300V IAFT1 -LF- --VIGOROUS?

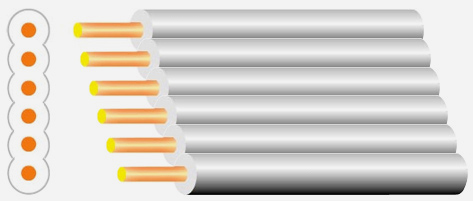

■產品結構 CABLE CONSTRUCTION?

導體 Conductor					絕緣 Iinsulation		******導體電阻 Max.cond.? Resistance? (Ω/km,20℃,DC)
規格 AWG	間距* Ptich* (mm)	根數/線徑 Constr Uction (No/mm)	外徑 Dia. (mm)	芯數 (No)	絕緣厚度 Iinsulation Thickness (mm)	外徑 O.D. (mm)	******導體電阻 Max.cond.? Resistance? (Ω/km,20℃,DC)
28	1.25	7/0.127	0.38	2	0.44	1.25×2.50	239
				3	0.44	1.25×3.75
				4	0.44	1.25×5.00
				5	0.44	1.25×6.25
				6	0.44	1.25×7.50
				7	0.44	1.25×8.75
				8	0.44	1.25×10.00
26	1.5	7/0.16	0.48	2	0.44	1.35×2.85	150
				3	0.44	1.35×4.35
				4	0.44	1.35×5.85
				5	0.44	1.35×7.35
				6	0.44	1.35×8.85
				7	0.44	1.35×10.35
				8	0.44	1.35×11.85
				9	0.46	1.40×13.40
				10	0.46	1.40×14.90
				11	0.46	1.40×16.40
				12	0.46	1.40×17.90
				13	0.46	1.40×19.40
				14	0.46	1.40×20.90
				15	0.46	1.40×22.40
	2	7/0.16	0.48	2	0.44	1.35×3.35	150
				3	0.44	1.35×5.35
				4	0.44	1.35×7.35
				5	0.44	1.35×9.35
				6	0.44	1.35×11.35
				7	0.44	1.35×13.35
				8	0.44	1.35×15.35
				9	0.46	1.40×17.40
				10	0.46	1.40×19.40
				11	0.46	1.40×21.40
	2.5	7/0.16	0.48	2	0.44	1.35×3.85	150
				3	0.44	1.35×6.35
				4	0.44	1.35×8.85
				5	0.44	1.35×11.35
				6	0.44	1.35×13.85
				7	0.44	1.35×16.35
				8	0.44	1.35×18.85
				9	0.46	1.40×21.40
				10	0.46	1.40×23.90
				11	0.46	1.40×26.40
24	1.6	11/0.16	0.61	2	0.42	1.45×3.05	94.2
				3	0.42	1.45×4.65
				4	0.42	1.45×6.25
				5	0.42	1.45×7.85
				6	0.42	1.45×9.45
				7	0.42	1.45×11.05
				8	0.42	1.45×12.65
				9	0.45	1.50×14.30
				10	0.45	1.50×15.90
				11	0.45	1.50×17.50
				12	0.45	1.50×19.10
				13	0.45	1.50×20.70
				14	0.45	1.50×22.30
	2	7/0.203	0.61	2	0.42	1.45×3.45	94.2
				3	0.42	1.45×5.45
				4	0.42	1.45×7.45
				5	0.42	1.45×9.45
				6	0.42	1.45×11.45
				7	0.42	1.45×13.45
				8	0.42	1.45×15.45
	2.5	7/0.203	0.61	2	0.42	1.45×3.95	94.2
				3	0.42	1.45×6.45
				4	0.42	1.45×8.95
				5	0.42	1.45×11.45
				6	0.42	1.45×13.95
				7	0.42	1.45×16.45
				8	0.42	1.45×18.95
				9	0.45	1.50×21.50
				10	0.45	1.50×24.00
				11	0.45	1.50×26.50
22	1.8	17/0.16	0.76	2	0.47	1.70×3.50	59.4
	1.7	17/0.16	0.76	3	0.42	1.60×5.00
				4	0.42	1.60×6.70
				5	0.42	1.60×8.40
				6	0.42	1.60×10.10
				7	0.42	1.60×11.80
				8	0.42	1.60×13.50
				9	0.42	1.60×15.20
20	1.9	21/0.178	0.94	2	0.43	1.80×3.70	36.7
20	1.9	21/0.178	0.94	3	0.43	1.80×5.60	36.7
18	2.1	34/0.178	1.2	2	0.45	2.10×4.30	23.2
2芯　　 3芯　　 4芯　　5芯　　6芯　　 7芯　　8芯　　 9芯　　10芯　　 11芯　　12芯
— 　　× 　　-　　 ·　　│ 　　+- 　　— 　　-　　×　　│　　--　+ 　　—　　×

*間距：兩根相鄰導體中心之間的距離　　　　　　　*Pitch: the distance between conductor and the nearest conductor

注：間距為2.00mm和2.50mm時導體用鍍絞鍍銅線　　 Note : when the pitch is 2.00mm and 2.50mm,the conductor is OS-1.
